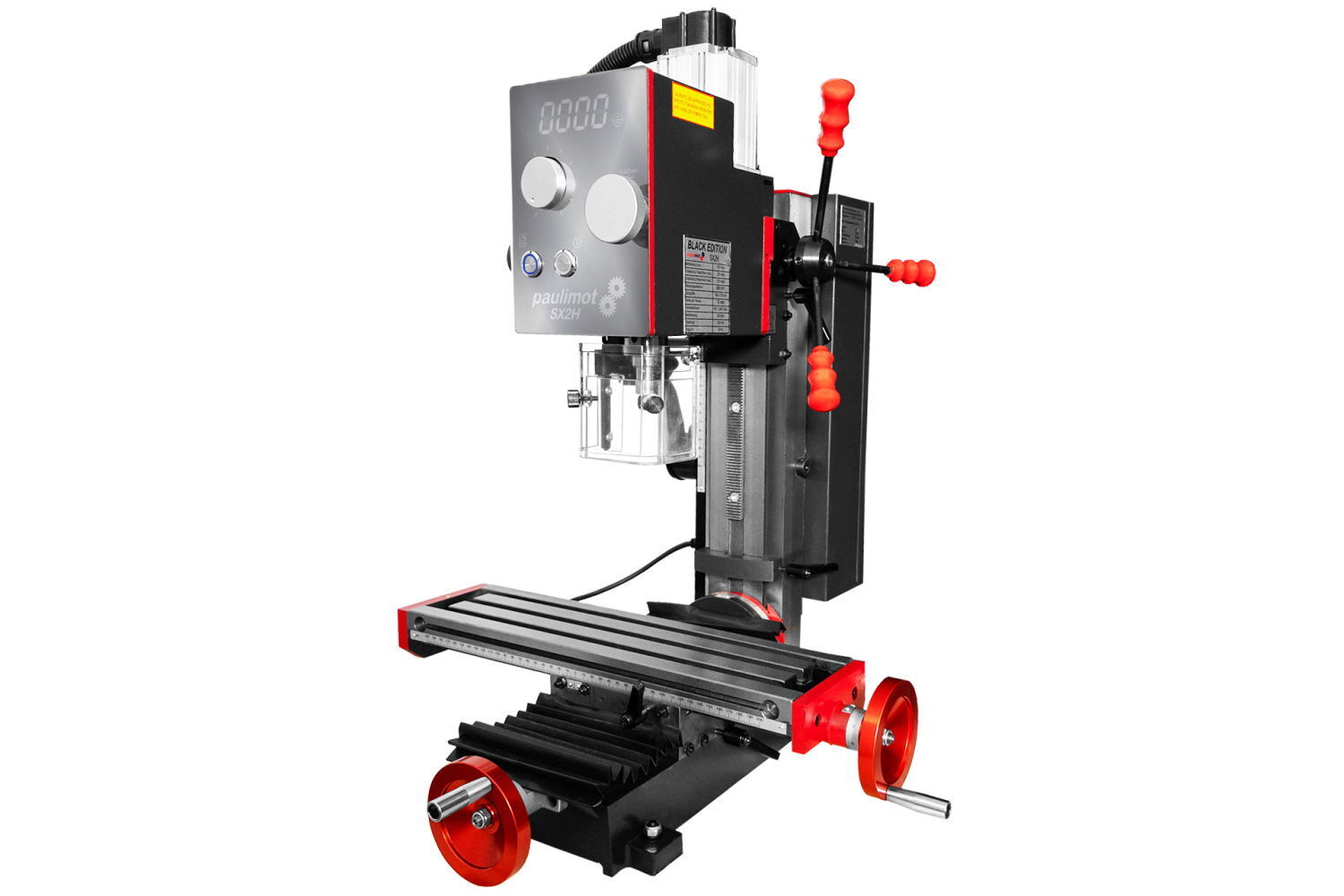

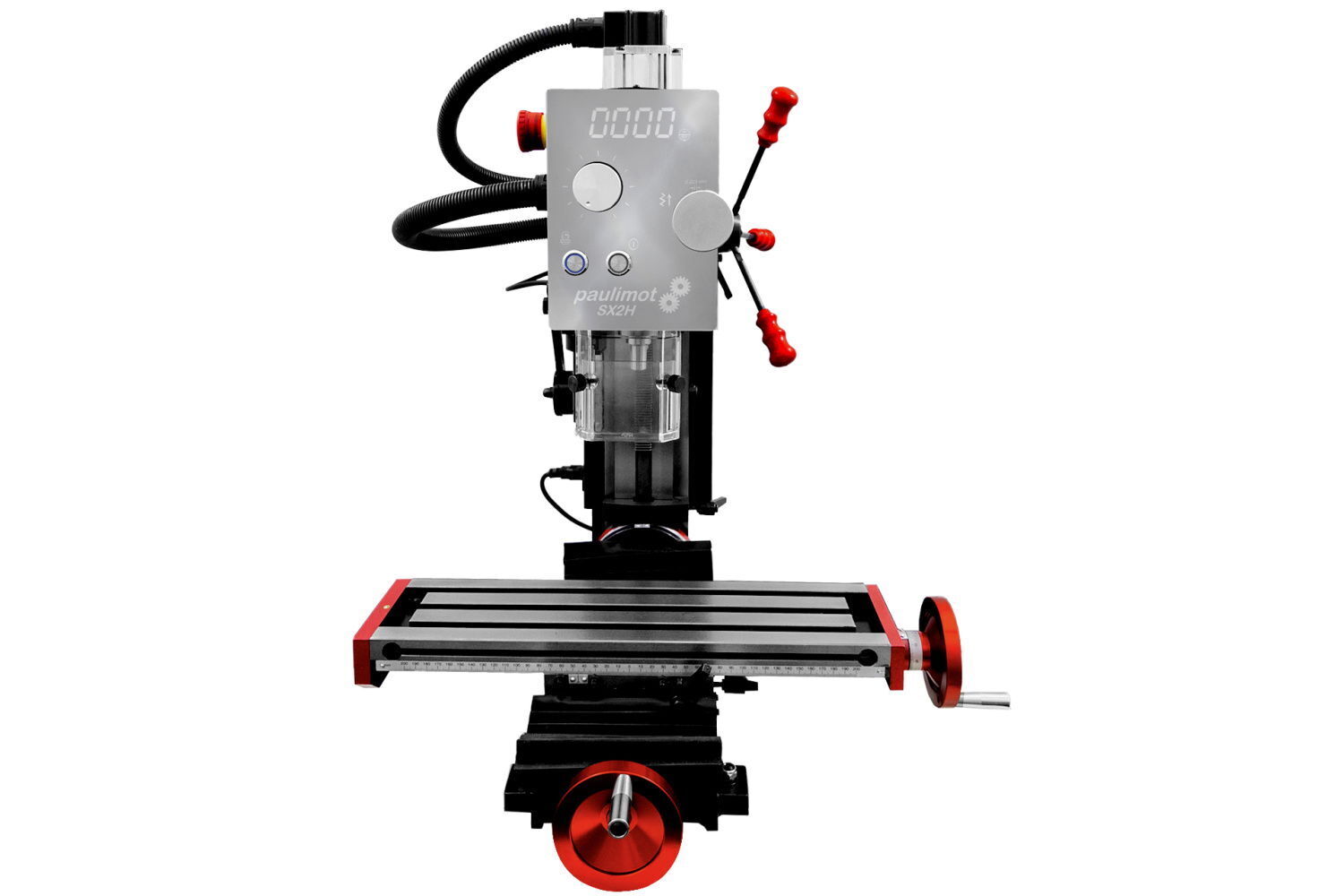

PAULIMOT Bohr-/Fräsmaschine SIEG SX2H Black Edition

Bohr-/Fräsmaschine SIEG SX2H Black Edition

Artikel-Nr.: 41347230

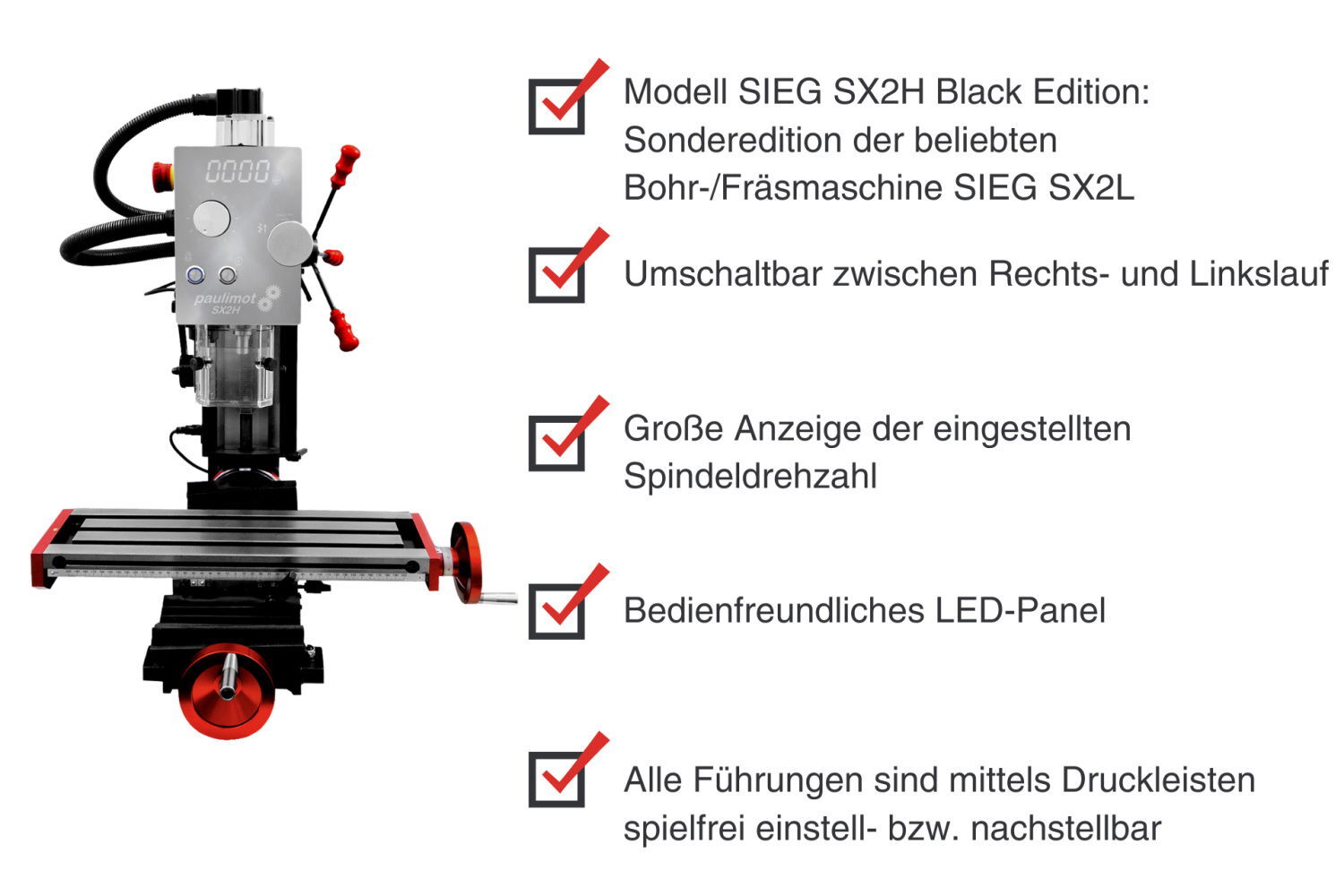

• Modell SIEG SX2H Black Edition: Sonderedition der beliebten Bohr-/Fräsmaschine SIEG SX2L
• Umschaltbar zwischen Rechts- und Linkslauf
• Große Anzeige der eingestellten Spindeldrehzahl
• Bedienfreundliches LED-Panel
• Alle Führungen sind mittels Druckleisten spielfrei einstell- bzw. nachstellbar

Einsatzzweck

Die SIEG SX2H Black Edition ist eine Bohr-/Fräsmaschine für den Einsteiger- und Hobbybereich. Sie ist zur Herstellung kleinerer Frästeile gedacht. Sie eignet sich zur Bearbeitung weicherer Werkstoffe wie z. B. unlegiertem Stahl, Kunststoff, Aluminium, Kupfer oder ähnlichen nicht gesundheitsgefährdenden oder stauberzeugenden Materialien.

Technische Daten

• Pinolenhub [mm] : Fräskopf: 170
• Spindeldrehzahl [U/min.] : 100 - 2.500
• Lochabstund zur Befestigung des Maschinen-Sockels [mm] : 180 / 300
• Abmessungen Verpackung (LxBxH) [mm] : 660 x 630 x 865
• Gewicht netto [kg] : 65
• Gewicht brutto [kg] : 90
• Stufen Spindelgeschwindigkeit : variabel
• Fräsleistung Fingerfräser (max.) [mm] : 20

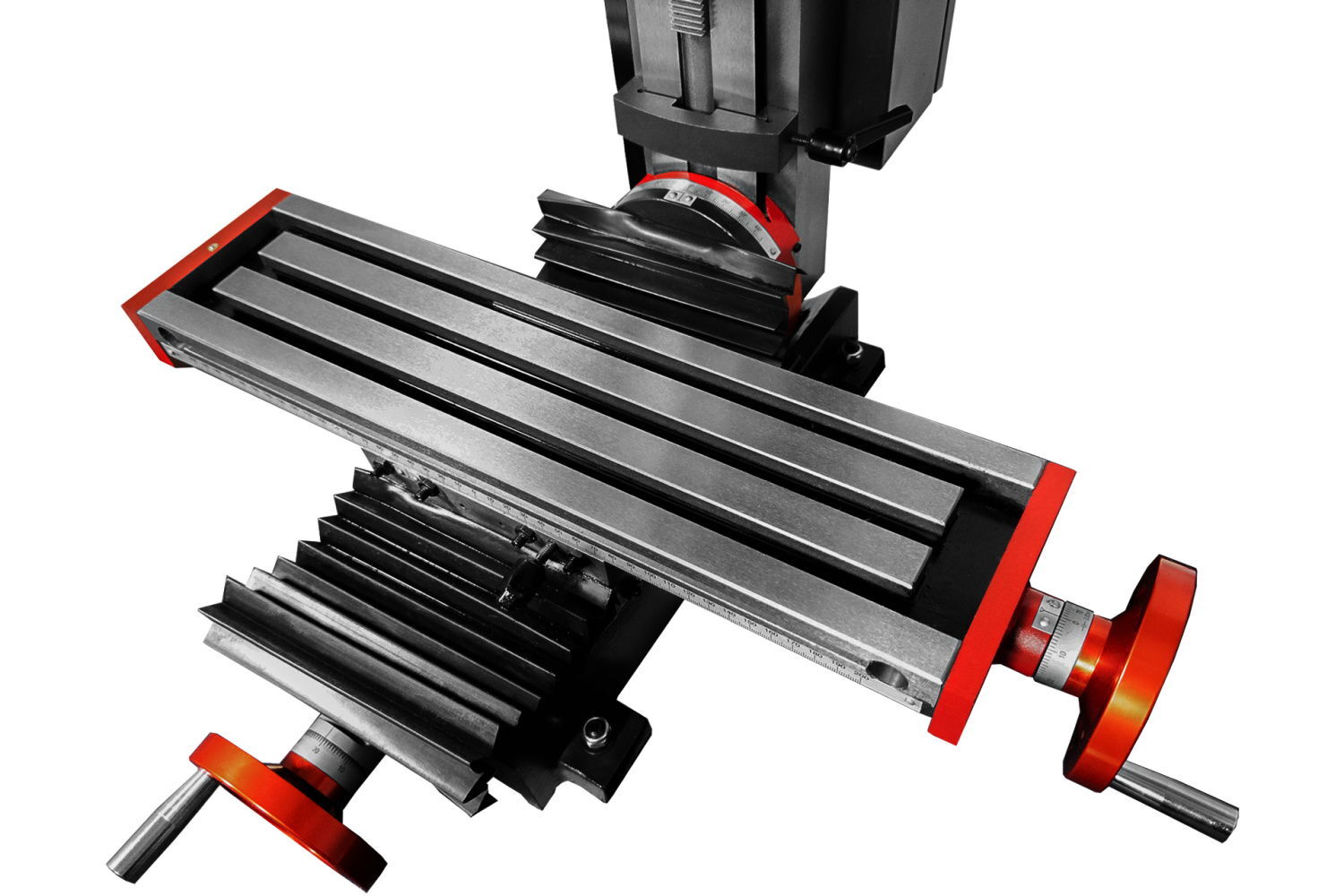

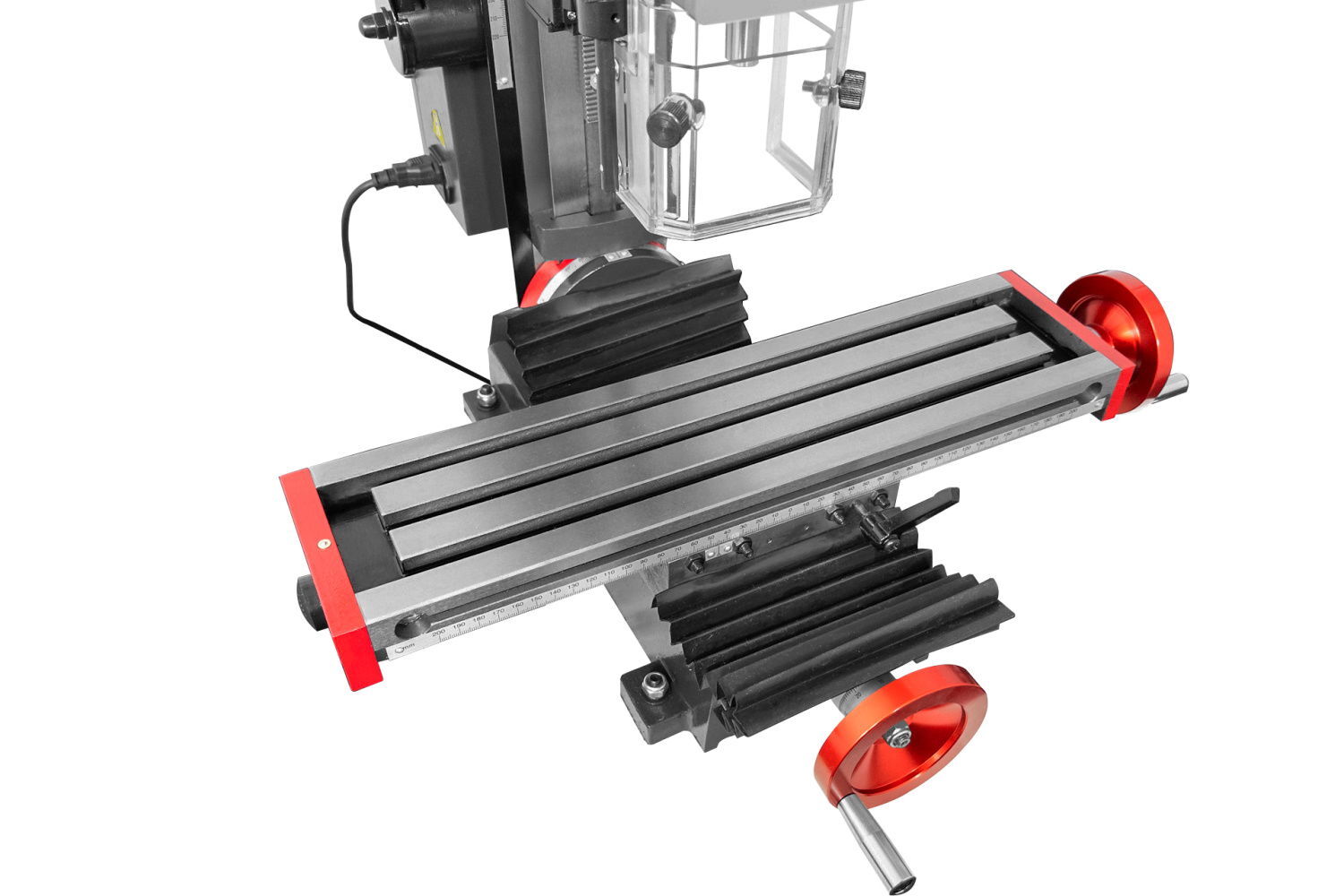

• Tischgröße [mm] : 460 x 120
• Spannung [V] : 230
• Motorleistung (P2) [W] : 500
• Fräsleistung Messerkopf (max.) [mm] : 35
• Verfahrweg X-Achse [mm] : 310
• Verfahrweg Z-Achse [mm] : 180
• Neigungsbereich Z-Säule [°] : +/- 45
• Abmessungen Maschine (LxBxH) [mm] : 520 x 580 x 760
• Gewindeschneid-Leistung max. [mm] : 12
• Größe der T-Nuten [mm] : 12 (M10)
• Frequenz [Hz] : 50
• Bohrleistung max. [mm] : 16
• max. Distanz zwischen Spindel und Arbeitstisch [mm] : 275
• Anzahl der T-Nuten : 3
• Ausladung [mm] : 170
• Spindelaufnahme : MK3 / M12
• WEEE-Reg.-Nr. : DE 95902713
• Tisch drehbar [°] : nein
• Motorleistung (P1) [W] : 650
• Verfahrweg Y-Achse [mm] : 130
• Maße Maschinen-Sockel [mm] : 155 x 380
• T-Nuten-Abstund [mm] : 34

Beschreibung

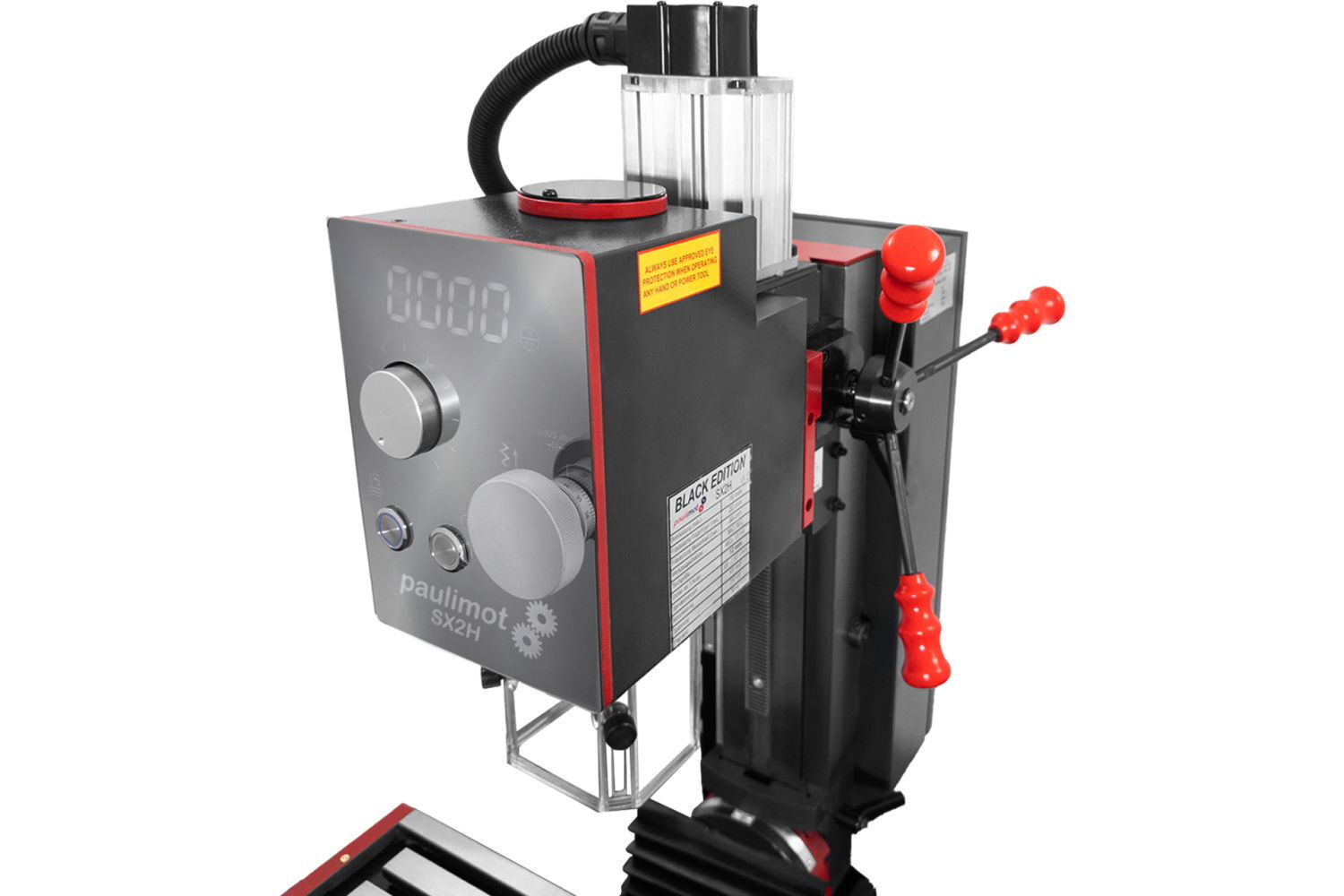

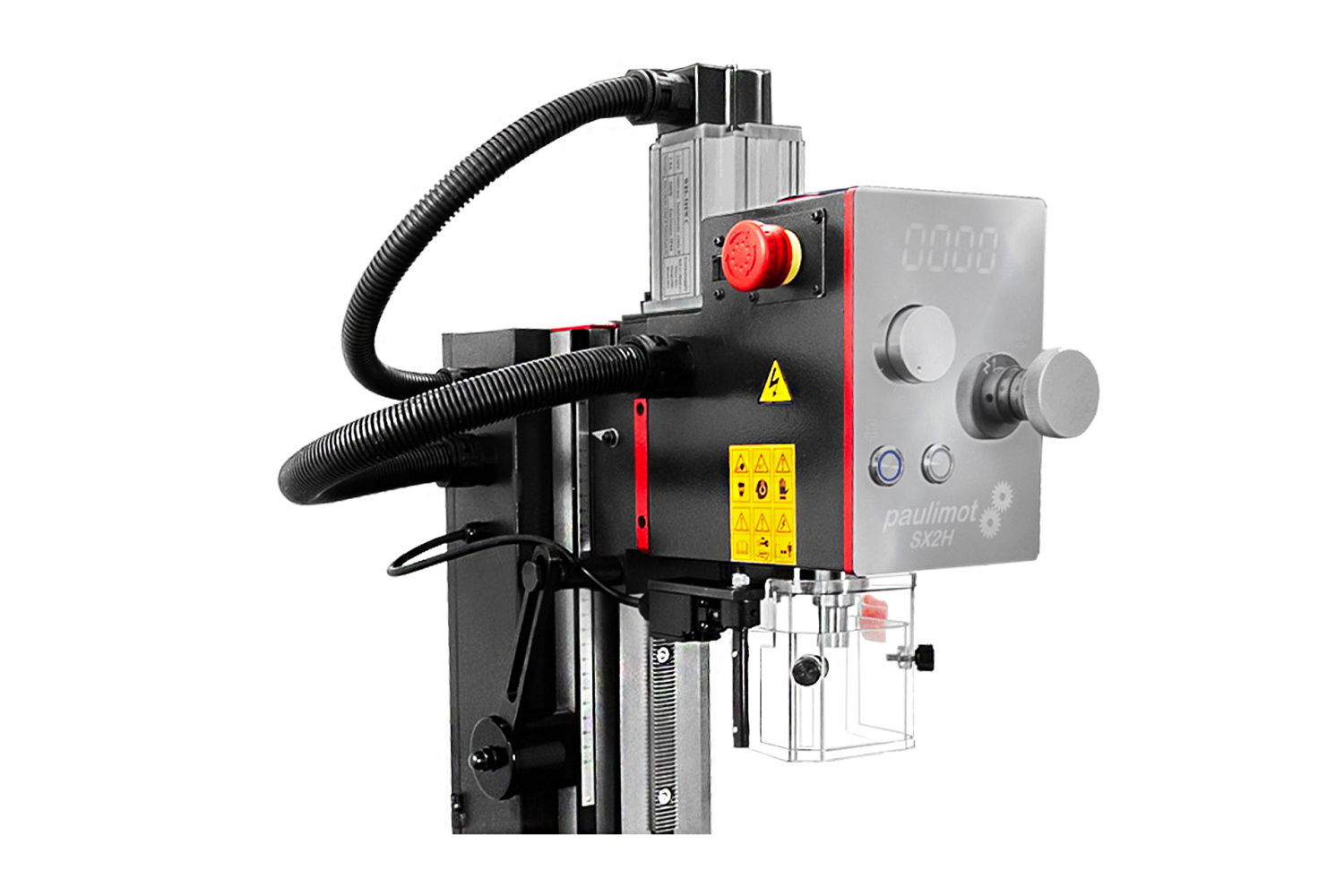

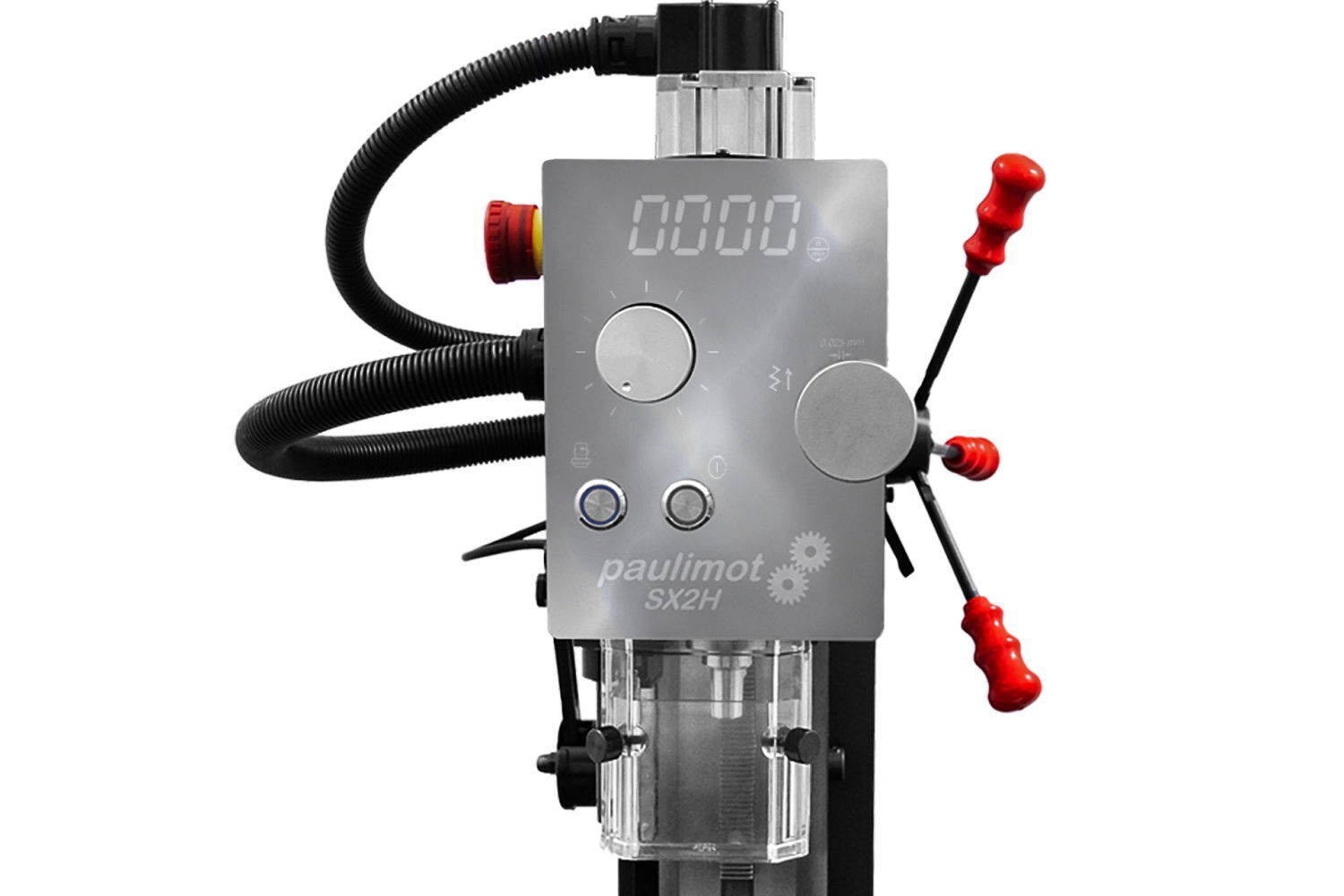

Bei der SIEG SX2H Black Edition hundelt es sich um eine Sonderedition der SIEG SX2L. Im Vergleich zur SX2L Stundardvariante verfügt die Black Edition Maschine über ein großes LED-Bedienpanel, eine Drehzahlanzeige und die Möglichkeit zur Drehrichtungsänderung der Arbeitsspindel (Rechts- und Linkslauf). Sowohl die Ein- / Aus- als auch die Drehrichtungs-Funktion werden über LED-beleuchtete Drucktaster bedient. Die angewählte Drehrichtung der Arbeitsspindel wird über LED- beleuchtete Symbole auf dem Bedienpanel angezeigt. Über das mit einer beleuchteten Skaleneinteilung versehene Potentiometer lässt sich die Spindeldrehzahl fein einstellen. Die eingestellte Drehzahl kann an der großen LED- Drehzahlanzeige abgelesen werden. Ein weiteres Merkmal der Black Edition ist die in schwarz und rot gehaltene Sonderlackierung. Passend zur Optik der Maschine sind die Hundräder aus rot eloxiertem Aluminium mit verchromten Hundgriffen ausgeführt. Seitlich am Fräskopf befindet sich der Not-Halt-Taster und zwei USB- Ports, über die sich zum Beispiel eine Arbeitsleuchte, ein Smartphone oder Tablet usw. anschließen lässt.

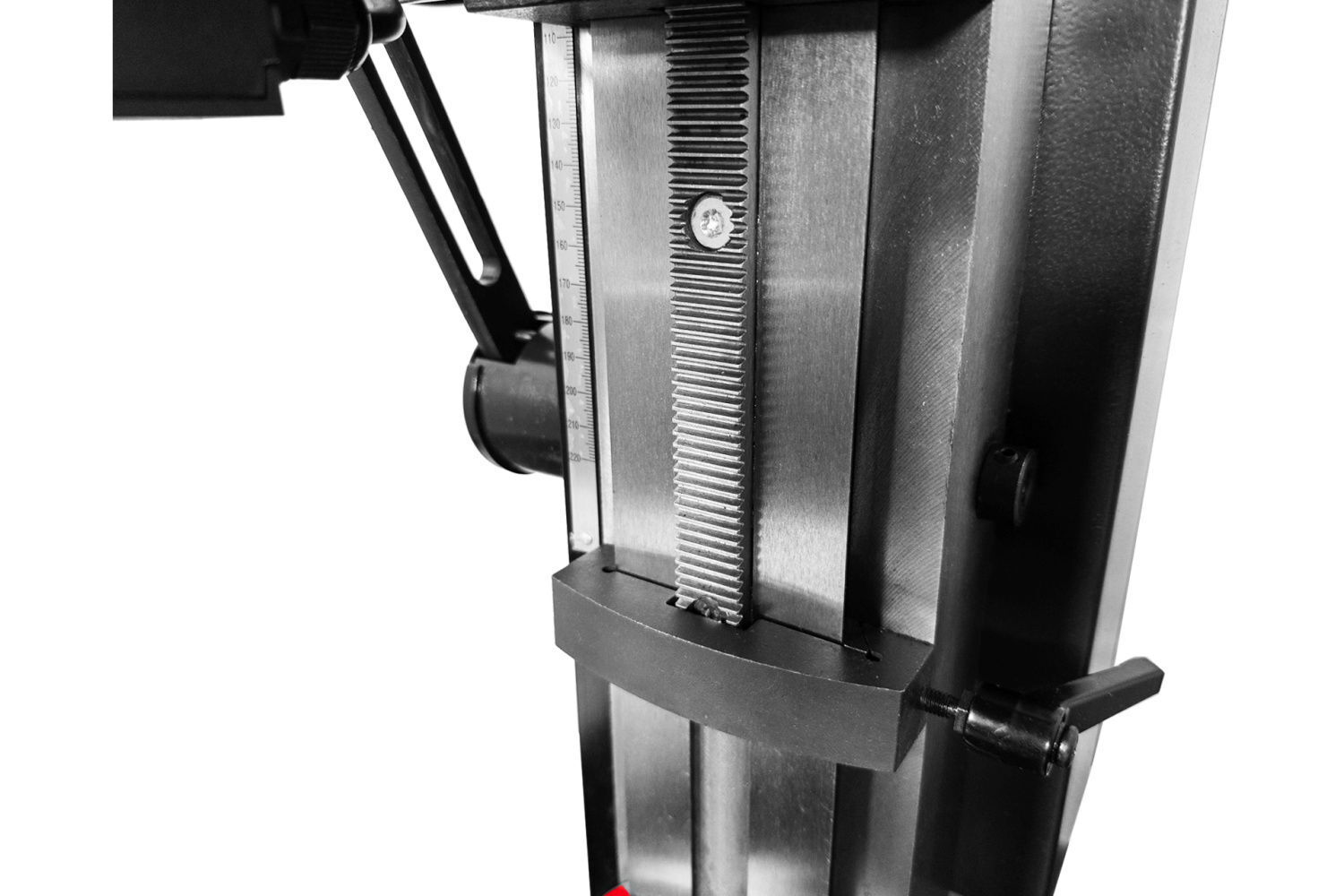

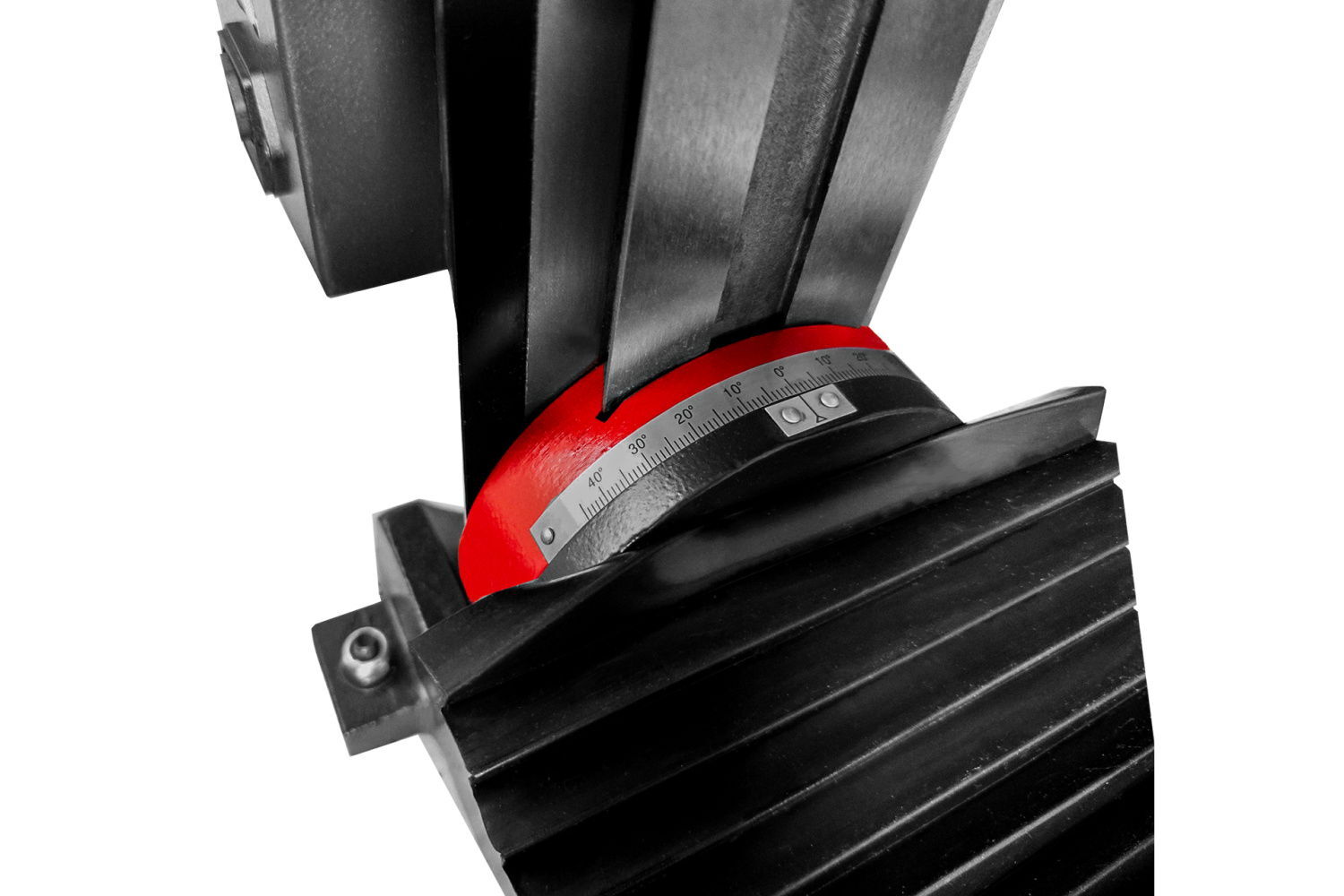

Wie bei der SIEG SX2L, hundelt es sich bei der SIEG SX2H Black Edition ebenfalls um eine kompakte, robuste 230-Volt Bohr-/Fräsmaschine mit variabler Drehzahlregulierung. Sie wird über einen kräftigen, bürstenlosen Gleichstrommotor mit einer Abgabeleistung von 500 Watt angetrieben. Die Kraftübertragung erfolgt auch in hohen Drehzahlen geräuscharm über einen Zahnriemen. Die dynamische Steuerung sorgt für ein hohes Drehmoment auch im niedrigen Drehzahlbereich. Der gesamte Drehzahlbereich von 100 bis 2.500 U/min wird über eine Riemenstellung abgedeckt, ein Umlegen des Antriebsriemens ist nicht notwendig. Bei Bohrarbeiten erfolgt der Pinolenhub über den Vorschubhebel, für die genaue Zustellung in der Z- Achse beim Fräsen verfügt die Maschine über einen aktivierbaren Feinvorschub. Durch die ± 45° neigbare Z- Säule lassen sich sowohl Fräsungen als auch Bohrungen in dem über eine Winkelskala eingestellten Bearbeitungswinkel ausführen. Über den verstellbaren Tiefenanschlag an der Z-Säule können Fräs- und Bohrarbeiten wiederholgenau vorgenommen werden. Alle Führungen lassen sich mittels Druckleisten spielfrei einstellen. Durch einen Vorschubmotor lässt sich die SX2H Black Edition sinnvoll nachrüsten.

Lieferumfang

• 1 x Bohr-/Fräsmaschine SIEG SX2H Black Edition
• 1 x Bedienungsanleitung
• 1 x Kegeldorn MK3/B16
• 1 x Satz Innensechskantschlüssel
• 1 x Satz Gabelschlüssel
• 2 x T-Nuten-Stein M10
• 1 x Öltube
• 3 x Schlüssel für Werkzeugwechsel
• 1 x Anzugsschraube M12
